Detalhes do produto
Lugar de origem: China
Marca: PILEDS
Certificação: CE ROSH BIS
Número do modelo: H802RA
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: USD100
Detalhes da embalagem: Cartão
Tempo de entrega: 5
Termos de pagamento: T/T, L/C
Habilidade da fonte: 300+PCS+DIA
Nome do produto: |
o dmx conduziu o controlador |
Corrente de saída: |
4portos |
Modo de controlo: |
DMX512 |
Canais de DMX: |
3CH |
Conector DMX: |
5pin |
Dimensão: |
L215*W50*H33mm |
Voltagem de entrada: |
AC85-265V |
Materiais: |
Liga de alumínio |
Nome: |
o dmx conduziu o controlador |
Potência de saída: |
144W |
Pacote: |
Caixa de cartão |
Nível de protecção: |
Proteção IP20 |
Garantia: |
2 anos |
Peso: |
0.3kg |
Temperatura de funcionamento: |
-20~60℃ |
Nome do produto: |
o dmx conduziu o controlador |
Corrente de saída: |
4portos |
Modo de controlo: |
DMX512 |
Canais de DMX: |
3CH |
Conector DMX: |
5pin |
Dimensão: |
L215*W50*H33mm |
Voltagem de entrada: |
AC85-265V |
Materiais: |
Liga de alumínio |
Nome: |
o dmx conduziu o controlador |
Potência de saída: |
144W |
Pacote: |
Caixa de cartão |
Nível de protecção: |
Proteção IP20 |
Garantia: |
2 anos |
Peso: |
0.3kg |
Temperatura de funcionamento: |
-20~60℃ |
H802RA 4 portas ((4096 pixels) Salve LED Pixel Controller;Suporte Art-Net Protocol For MADRIXS,Or Marster Controller ((H803TV/
H802RA;4 portas ((4096 pixels) controlador de pixels LED salve;suporte protocolo Art-Net para MADRIX,necessidade de trabalhar com rede de computadores ou controlador marster ((H803TV/ H803TC)
1Introdução
O H802RA é um controlador de saída de quatro portas que emprega o protocolo Ethernet e suporta o protocolo Art-Net. Ele suporta vários tipos de chips de driver LED e pode endereçar chips de driver DMX512.A interface de rede de entrada pode ser conectada ao controlador mestre ou computador.
O software on-line é o LED Studio e o Madrix, o software off-line é o LED Build.
2Suporte aos chips do condutor.
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, etc.
Para o UCS8904, o H802RA controla um máximo de 3200 pixels.
Para outros chips, o H802RA controla um máximo de 4096 pixels.
3. Desempenho
(1) Quatro portas, controlo máximo de 4096 pixels.
(2) Suporte ao protocolo Art-Net, para que o H802RA possa trabalhar com o MADRIX.
(3) Endereço para os chips de driver TM e UCS DMX512, tais como TM512, UCS512.
(4) Configurado como repetidor ou amplificador pelo LED Studio.
(5) Trabalhar com controlador principal ou computador.

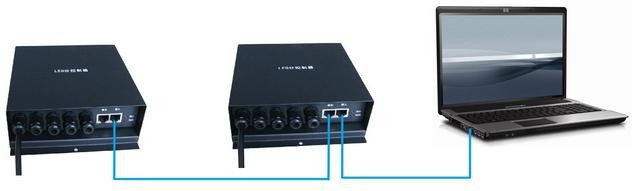

A distância entre dois controladores é de até 100 metros.

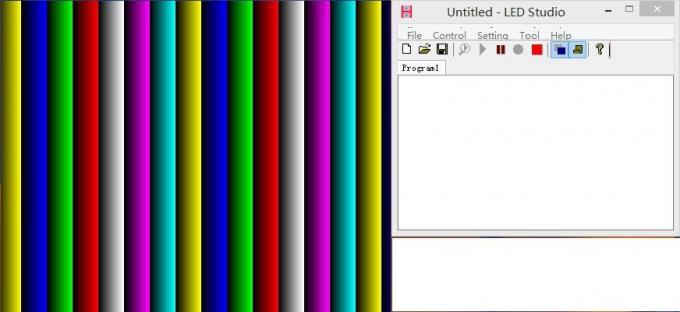

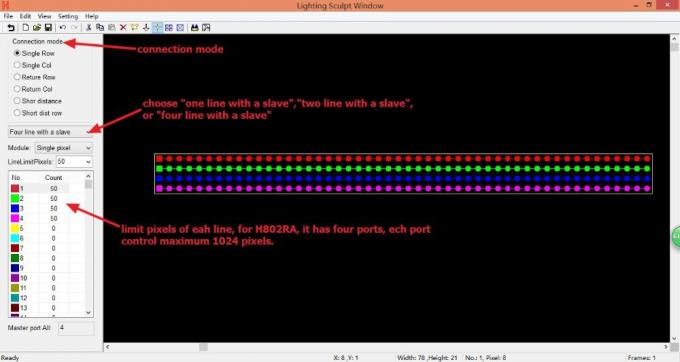

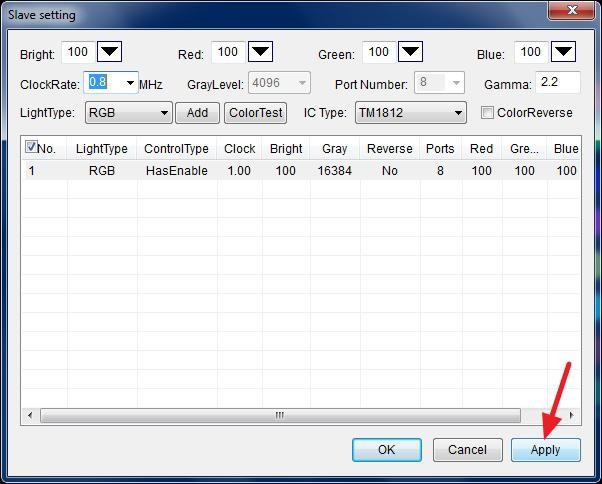

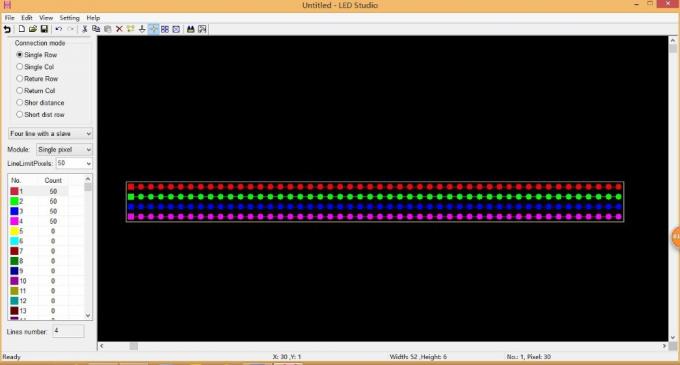

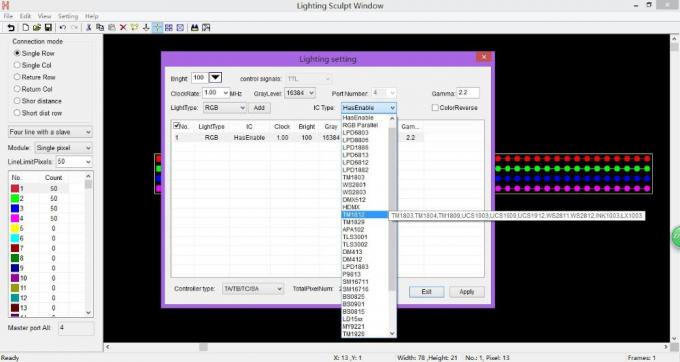

Conecte-se ao computador, o software é LED Studio ou Madrix.

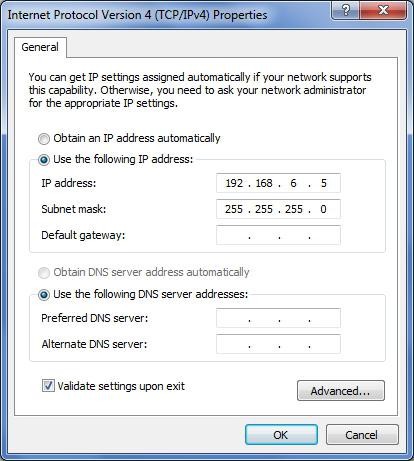

Distribuir um endereço IP para o H802RA
Normalmente, não é necessário definir o MAC e o IP, eles terão os números especificados quando conectar o H802RA ao computador.
O Relógio tem 250K, 500K, 750K três opções, ele só funciona quando você está usando Madrix.

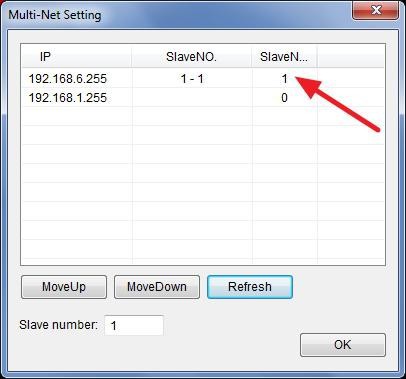

O número de controladores é usado para definir quantos controladores estão totalmente conectados quando se utiliza o Madrix.
O código DMX, número de canais por chip é usado para endereçar os chips TM ou UCS DMX512.você pode abordar 1024 pixels máximo ((1 pixel inclui 3 ou 4 canais) uma vez. Método de conexão: Conecte GND, D-, D+, PI ((linha de endereçamento) para GND, D-, D+, CLICK no controlador, clique em OK, depois de alguns segundos, as luzes mudarão de branco para verde.O endereço será atualizado.
Escolha Amplificador/Repetidor e clique em OK, o H802RA será configurado como um amplificador ou repetidor.
7Configuração do Madrix.

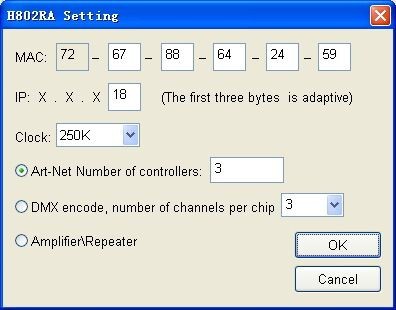

Conecte o H802RA ao computador, abra o LED Studio. Clique em Configuração -- Configuração H802RA, escolha Art-Net Número de controladores e digite um número, por exemplo 3, e clique em OK.

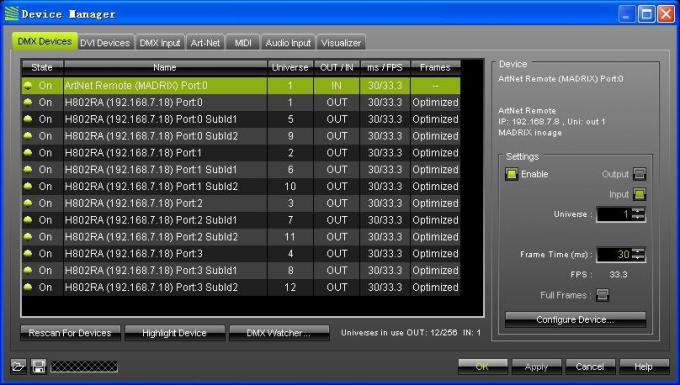

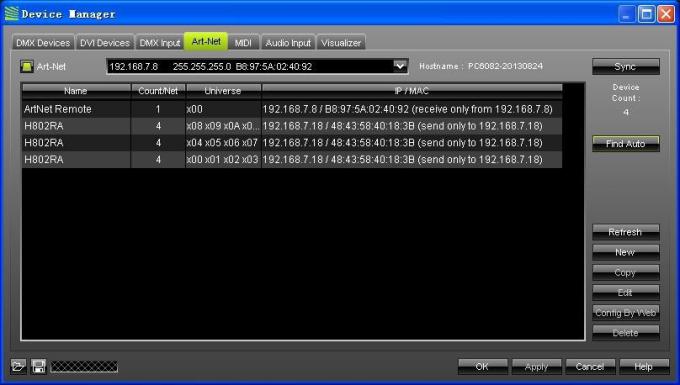

Abra o Madrix, pressione F4, aparece a janela Gerenciador de Dispositivos, escolha o rótulo Art-Net e marque a opção Art-Net.Então clique em "Buscar Automático" para encontrar o dispositivo Art-Net.
Clique no rótulo "Dispositivos DMX", escolha todos os universos do H802RA, marque a opção "Enable" no lado direito e clique em "Apply" para ativar a saída DMX.
8Definição de portos
GND CLK DAT
Para chips de dupla linha, conectar GND, CLK, DAT
Para chips de linha única, conectar GND, DAT
Para DMX512, conecte GND, D-, D+, linha de endereçamento para CLK
Para o TM1926, TM1913, TM1914, TM1814, conectar GND, D+
